Umbau Raum an der Geltenwilenstrasse 4

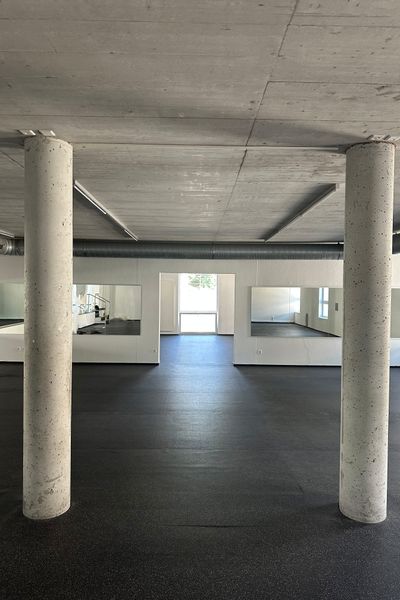

Für unsere Arbeit haben wir den Raum im Erdgeschoss an der Geltenwilenstrasse 4 gewähl. Er ist gross geschnitten und verfügt über eine kleine Treppe die zum Gang führt. In der Mitte des Raumes befinden sich zwei Säulen, die bei der Nutzung teilweise hinderlich sein können.

Grundriss

Grundrissaufnahme 1:100 mit Schnitt und Treppendetail 1:20.

Perspektivskizzen

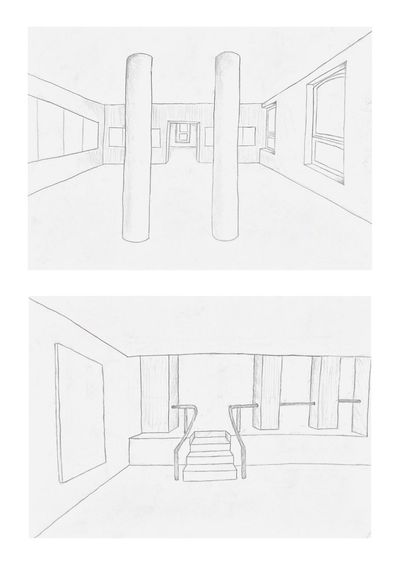

Zur besseren Erfassung des Raumes habe ich verschiedene Perspektivskizzen gezeichnet. Diese Darstelungen verdeutlichen den räumlichen Eindruck und unterstützen das Verständnis der Proportionen und Strukturen.

Detailzeichnungen

3D-Modell

3D-Modell des Raumes in Archicad, dargestellt im Massstab 1:100.

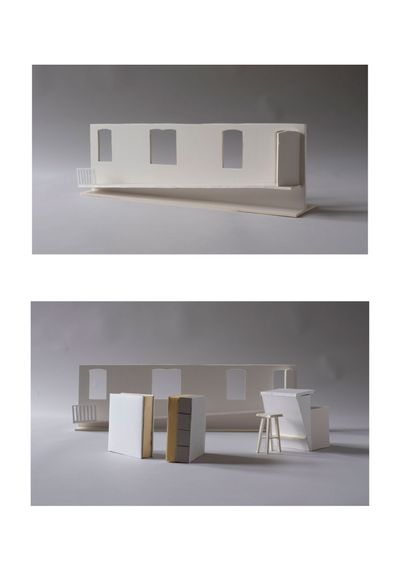

Modelle
